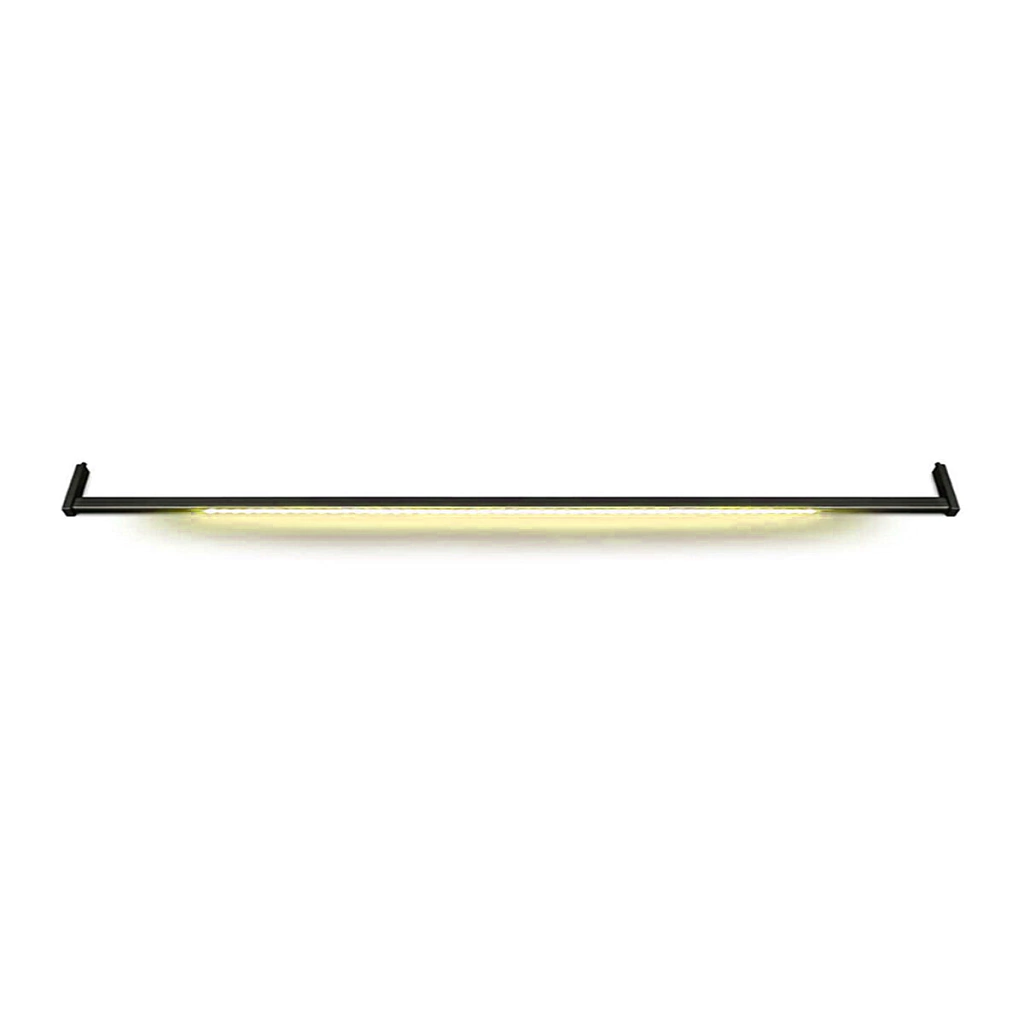

CABIDEIRO LED EDITAVEL PRETO
O cabideiro LED com sensor de movimento é feito em alumínio e permite que seu tamanho seja personalizado, dando assim flexibilidade para a montagem em seu móvel.

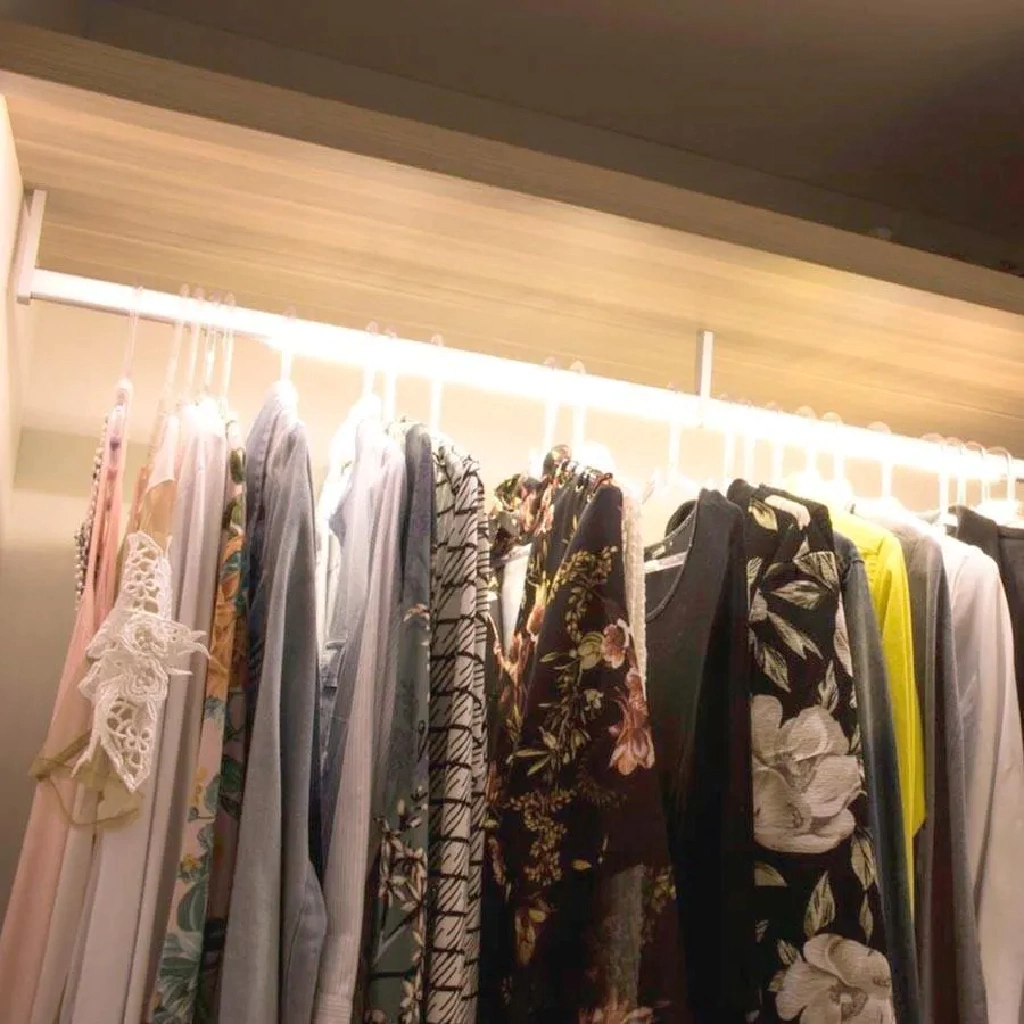

Sua luz em LED proporciona mais destaque e ajuda na iluminação, facilitando a escolha da roupa ideal.
Possui sensor de presença, sendo assim é acionado automaticamente e desliga após não haver mais movimentação.

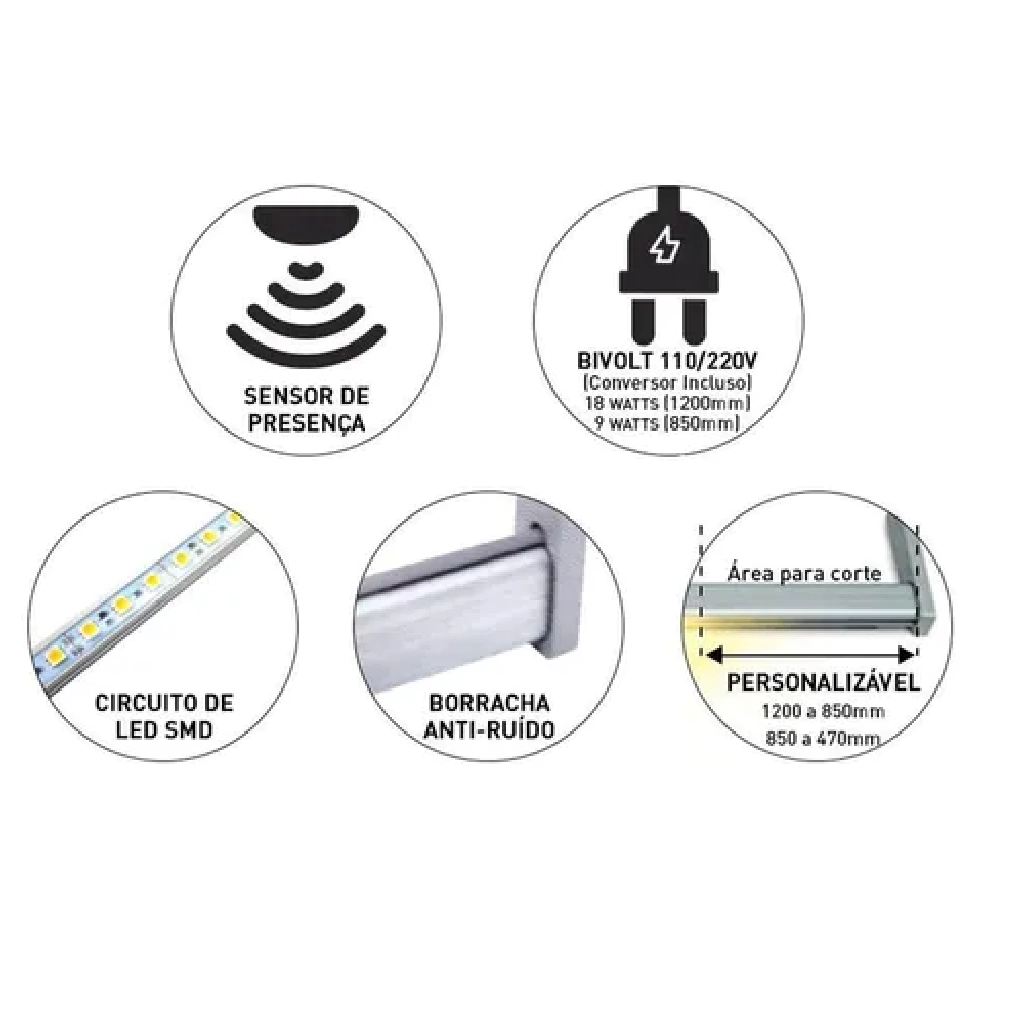

Especificação Técnica
Marca: Led Line;
Material: Alumínio;
Acionamento por Sensor de presença;
Circuito de LED SMD;
Suportes laterais: Zamac
Bivolt 110/220 (conversor incluso);
9 watts (850mm);

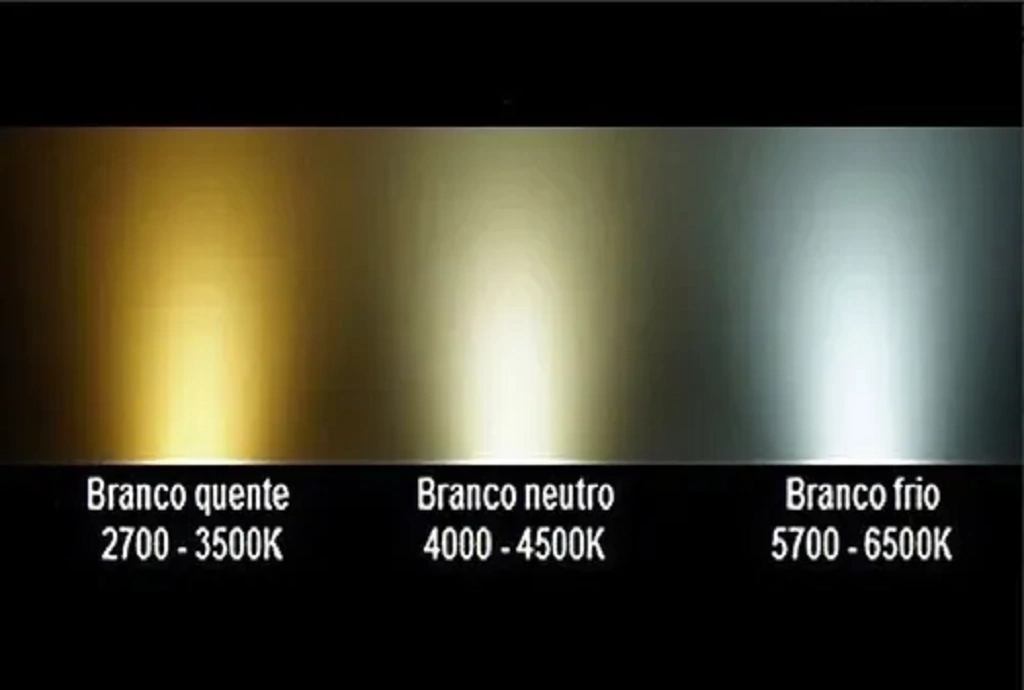

Luz branco quente 3000k.
Função e Aplicação, passo a passo para a montagem do cabide LED editável
1 - Ferramentas necessárias:
Parafusadeira e ponteira (fenda ou philips)
Brocas 5 e 8 mm
Fita isolante
Serrinha corta ferro
2 - Corte o tubo
Medir o tamanho do vão a ser instalado e descontar 50mm.
O resultado, subtrair do tamanho do tubo adquirido e logo a diferença dividir por 2, assim você terá em milímetros o quanto você deve cortar de cada lado para a iluminação se manter centralizada.
Exemplo para um vão de armário de 1000mm:
1000mm (vão) - 50mm = 950mm
1200mm (tubo) - 950mm = 250mm
250mm : 2 = 125mm
Ou seja, deve cortar 125mm de cada lado do tubo.
Observação: nunca ultrapasse o limite de corte marcado no tubo.
No lado do cabo, fazer um corte ao redor do tubo para não cortar o cabo de alimentação.
3 - Montagem dos suportes
Abra o kit de suportes para fixação e encaixe nas extremidades do tubo travando com a chave allen que acompanha o kit.
As ponteiras tem lado e estão identificadas na parte traseira. A ponteira esquerda tem um furo que serve para passar o cabo e oculta-ló.
Observação: faça um furo para passar o cabo no canto do tubo igual a peça no tamanho original para acomodar o cabo.
Se o cabide for superior a 1000mm utilize o suporte central que acompanha o kit, evitando de tapar o furo do sensor e manter a funcionalidade da iluminação.
4 - Fixação na prateleira
Utilize a chave allen para soltar os parafusos de fixação que serão instalados na pratetleira.
Faça uma marcação no centro da profundidade da prateleira para que o cabide seja fixado ao centro do armário assim acomodando os cabides.
Após, fure a 30mm da lateral, a prateleira com a broca 8mm não necessitando ser o furo passante.
Utilizando a chave fenda ou philips, prenda os parafusos das ponteiras na prateleira e logo após encaixe o cabide travando com a chave allen.
5 - Ligando a rede elétrica
Fixado o cabide na prateleira, hora de conectá-lo à energia.
Utilize a broca 5mm e fure passante ao maleiro ou a prateleira logo atrás do suporte esquerdo do cabide, o qual é a saída do cabo, assim ocultaremos o cabo.
Já pela parte superior, acomode o cabo onde nenhum objeto possa esmagar ou arrancar o cabo ao manuseá-los acima da prateleira.
Saia com o cabo para a parte traseira do armário ou para cima, conectando os cabos ao conversor que acompanha o kit, ligando os cabos corretamente onde os positivos estão identificados com a etiqueta "+".
ATENÇÃO
Na primeira ligação aguardar 30 segundos para programação do sensor de presença.
Recomendações:
Não ligue diretamente à rede sem utilizar o conversor.
O tubo deve ser instalado com o lado estriado voltado à frente do armário.
Não oculte o furo do sensor se caso utilizar o suporte central e também evite colocar cabides bem a frente do sensor impedindo a captação de presença.
Desligue a rede elétrica ao instalar afim de evitar choques.
Limpe somente com pano umedecido.
Produto com 1 ano de garantia.
Perda da garantia:
Instalar direto à rede sem o conversor.
Danificar com objetos o furo do sensor.
Cortes na medida errada, sem observar o cálculo do passo 2.
Componentes
Tubo cabideiro com LED 850mm.
Conversor bivolt automático 110/220v.
Kit suportes para fixação.
